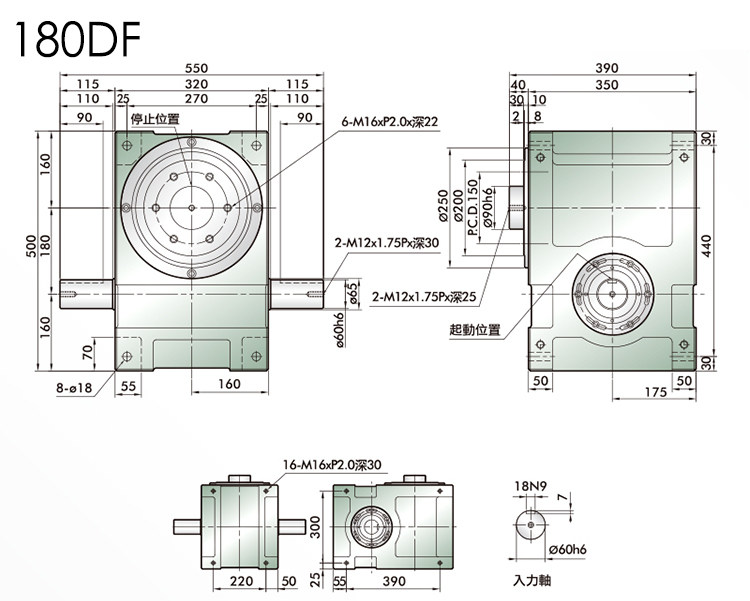

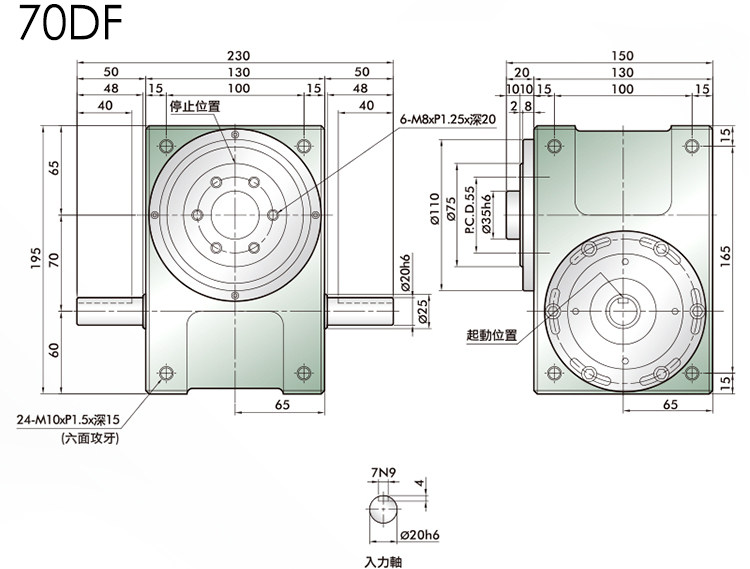

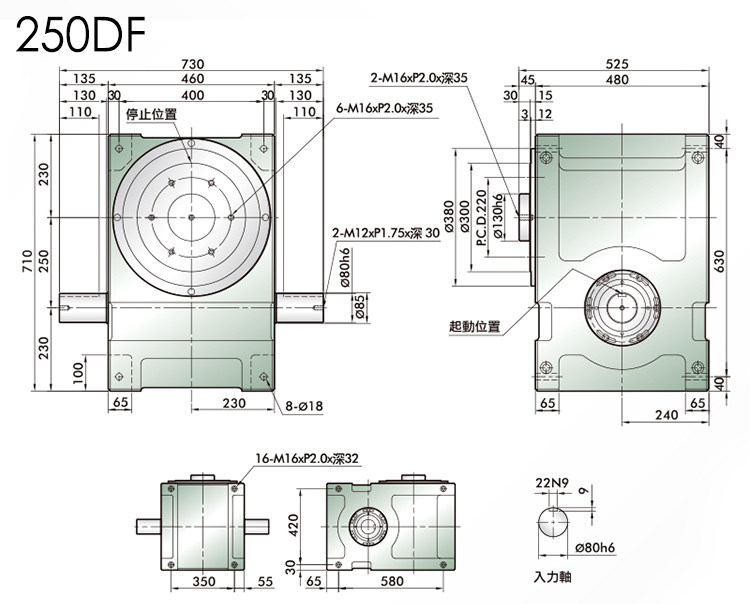

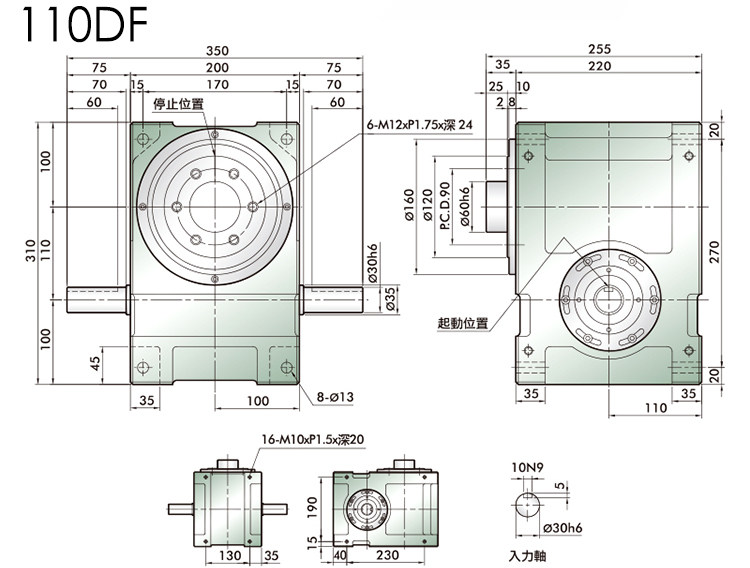

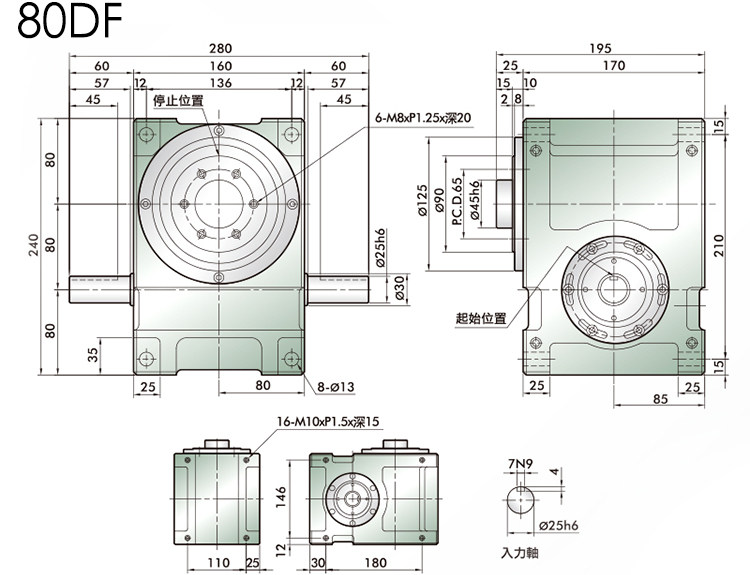

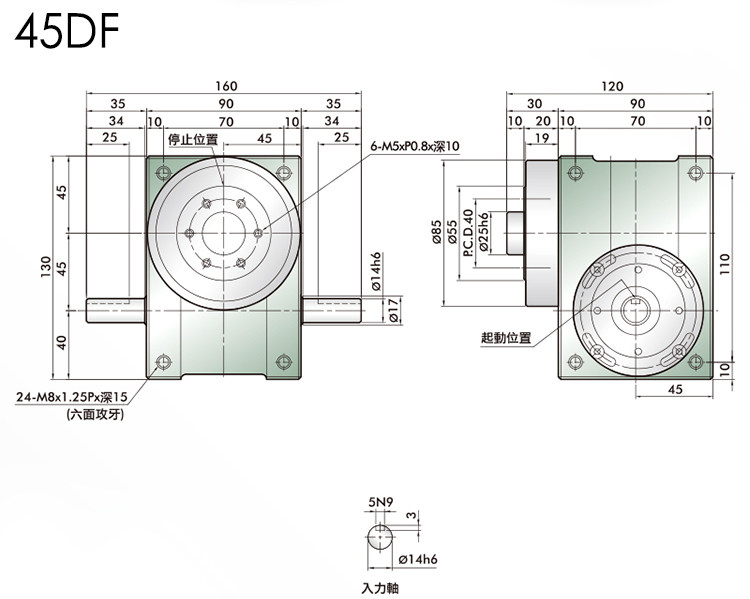

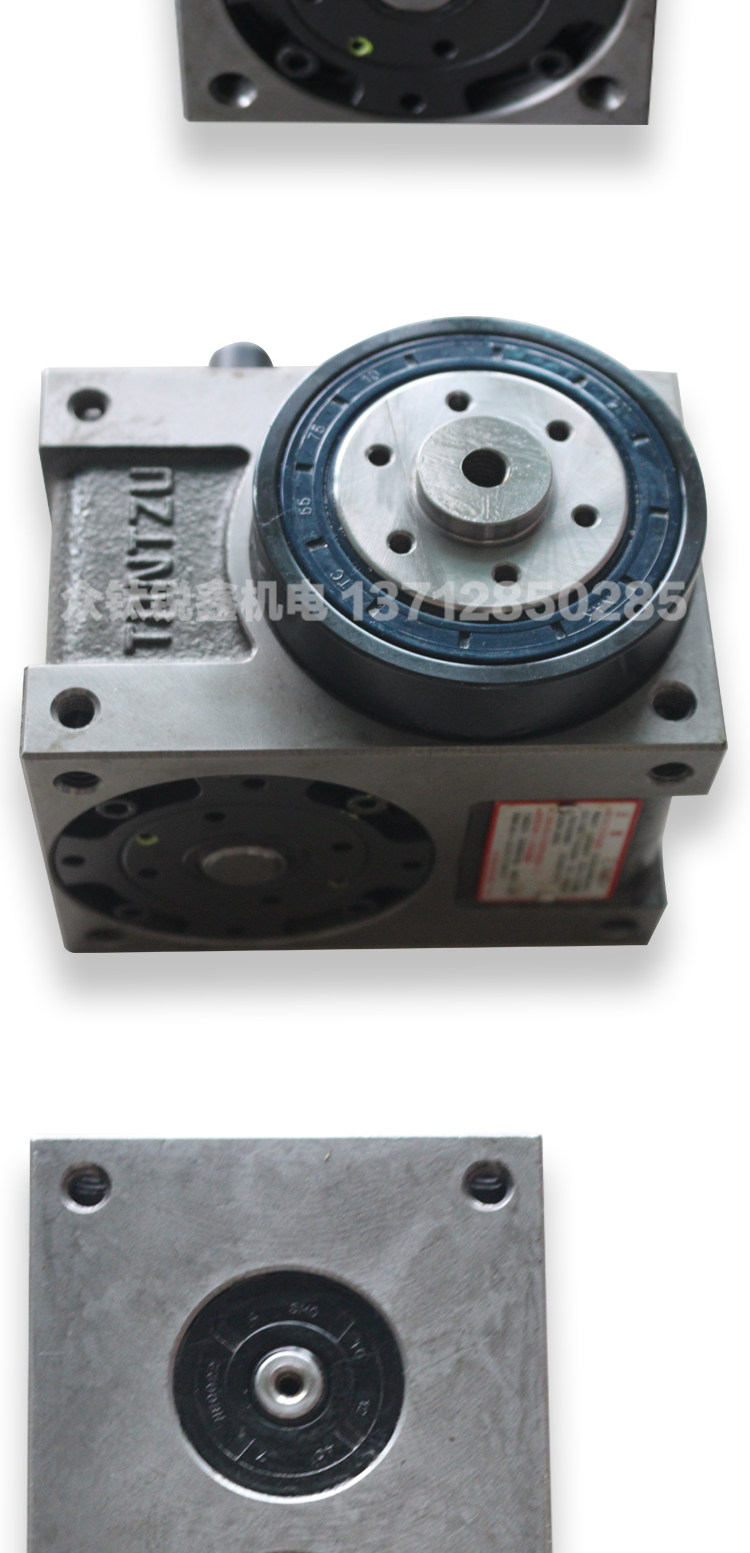

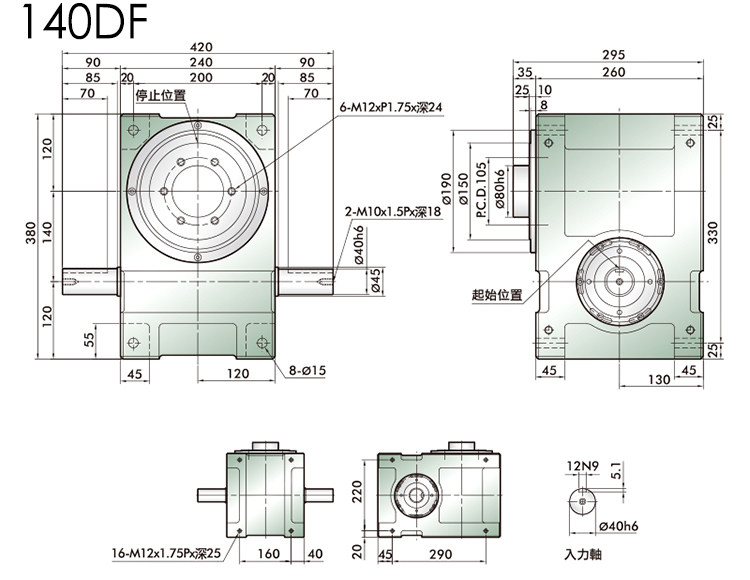

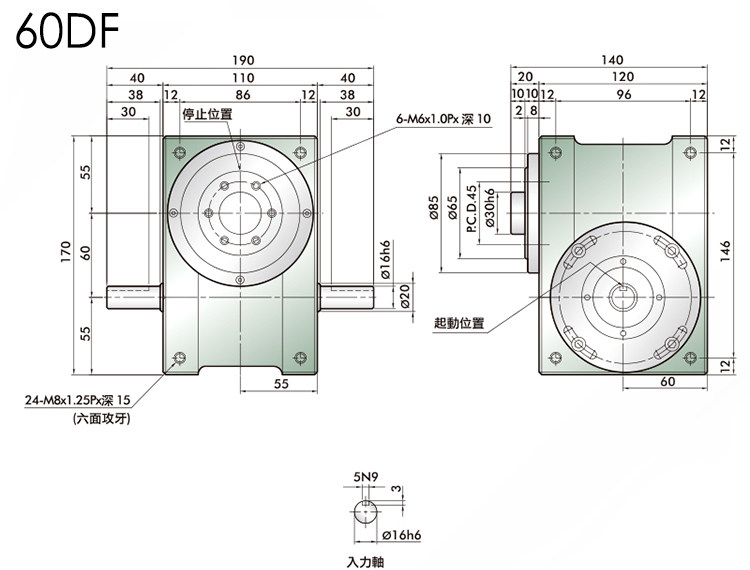

潭子精密间歇凸缘轮45DF60DF70DF80DF110DF140DF180DF250DF分割器


 《下单前必读》

    本款产品属于重物,不支持包邮!以上是45DF的,需要60DF、70DF、80DF、110DF、140DF、180DF、250DF请咨询客服!下单前请咨询客服邮费,以上报价不含税!需要以下图片中的其他型号的请咨询客服,进行报价!

規格

項目 符號 單位 數值
出力軸容許徑向負荷 C1 kgf 130
出力軸容許軸向負荷 C2 kgf 140
出力軸容許力矩 Ts kgf-m 參考力矩表
入力軸容許徑向負荷 C3 kgf 85
入力軸最大彎曲力矩 C4 kgf 110
入力軸最大扭矩 C5 kgf-m 4
入力軸的GD2 (註1) C6 kgf-m2 3.2 x 10-4
定位分割精度
sec. ±60
重量
kg 7
  1. 入力軸的GD2是在停留範圍內的數值。
  2. C1~C5數值是達到安全係數=2時的數值。

規格

項目 符號 單位 數值
出力軸容許徑向負荷 C1 kgf 140
出力軸容許軸向負荷 C2 kgf 142
出力軸容許力矩 Ts kgf-m 參考力矩表
入力軸容許徑向負荷 C3 kgf 100
入力軸最大彎曲力矩 C4 kgf 150
入力軸最大扭矩 C5 kgf-m 6
入力軸的GD2 (註1) C6 kgf-m2 1.9 x 10-3
定位分割精度
sec. ±45
重量
kg 13
  1. 入力軸的GD2是在停留範圍內的數值。
  2. C1~C5數值是達到安全係數=2時的數值。

規格

項目 符號 單位 數值
出力軸容許徑向負荷 C1 kgf 220
出力軸容許軸向負荷 C2 kgf 300
出力軸容許力矩 Ts kgf-m 參考力矩表
入力軸容許徑向負荷 C3 kgf 150
入力軸最大彎曲力矩 C4 kgf 110
入力軸最大扭矩 C5 kgf-m 9.5
入力軸的GD2 (註1) C6 kgf-m2 6 x 10-3
定位分割精度
sec. ±30
重量
kg 18
  1. 入力軸的GD2是在停留範圍內的數值。
  2. C1~C5數值是達到安全係數=2時的數值。

規格

項目 符號 單位 數值
出力軸容許徑向負荷 C1 kgf 330
出力軸容許軸向負荷 C2 kgf 420
出力軸容許力矩 Ts kgf-m 參考力矩表
入力軸容許徑向負荷 C3 kgf 350
入力軸最大彎曲力矩 C4 kgf 260
入力軸最大扭矩 C5 kgf-m 25
入力軸的GD2 (註1) C6 kgf-m2 9 x 10-3
定位分割精度
sec. ±30
重量
kg 32
  1. 入力軸的GD2是在停留範圍內的數值。
  2. C1~C5數值是達到安全係數=2時的數值。

規格

項目 符號 單位 數值
出力軸容許徑向負荷 C1 kgf 560
出力軸容許軸向負荷 C2 kgf 700
出力軸容許力矩 Ts kgf-m 參考力矩表
入力軸容許徑向負荷 C3 kgf 480
入力軸最大彎曲力矩 C4 kgf 415
入力軸最大扭矩 C5 kgf-m 40
入力軸的GD2 (註1) C6 kgf-m2 2.8 x 10-2
定位分割精度
sec. ±30
重量
kg 65
  1. 入力軸的GD2是在停留範圍內的數值。
  2. C1~C5數值是達到安全係數=2時的數值。

規格

項目 符號 單位 數值
出力軸容許徑向負荷 C1 kgf 760
出力軸容許軸向負荷 C2 kgf 1000
出力軸容許力矩 Ts kgf-m 參考力矩表
入力軸容許徑向負荷 C3 kgf 550
入力軸最大彎曲力矩 C4 kgf 710
入力軸最大扭矩 C5 kgf-m 100
入力軸的GD2 (註1) C6 kgf-m2 0.11
定位分割精度
sec. ±30
重量
kg 90
  1. 入力軸的GD2是在停留範圍內的數值。
  2. C1~C5數值是達到安全係數=2時的數值。

規格

項目 符號 單位 數值
出力軸容許徑向負荷 C1 kgf 1200
出力軸容許軸向負荷 C2 kgf 1500
出力軸容許力矩 Ts kgf-m 參考力矩表
入力軸容許徑向負荷 C3 kgf 1100
入力軸最大彎曲力矩 C4 kgf 1960
入力軸最大扭矩 C5 kgf-m 340
入力軸的GD2 (註1) C6 kgf-m2 0.39
定位分割精度
sec. ±30
重量
kg 220
  1. 入力軸的GD2是在停留範圍內的數值。
  2. C1~C5數值是達到安全係數=2時的數值。

規格

項目 符號 單位 數值
出力軸容許徑向負荷 C1 kgf 3200
出力軸容許軸向負荷 C2 kgf 4150
出力軸容許力矩 Ts kgf-m 參考力矩表
入力軸容許徑向負荷 C3 kgf 1550
入力軸最大彎曲力矩 C4 kgf 3800
入力軸最大扭矩 C5 kgf-m 780
入力軸的GD2 (註1) C6 kgf-m2 1.98
定位分割精度
sec. ±30
重量
kg 685
  1. 入力軸的GD2是在停留範圍內的數值。
  2. C1~C5數值是達到安全係數=2時的數值。
